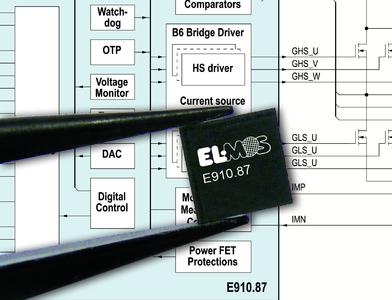

Dortmund: ELMOS präsentiert mit dem ASSP-Baustein E910.87 einen automotive qualifizierten EC-Motor Treiber. Der IC kann durch eine Vielzahl von Konfigurationsmöglichkeiten an verschiedene Applikationen angepasst werden. Die Ansteuerung aller Parameter erfolgt über eine SPI-Schnittstelle. Zudem bietet der Baustein weitreichende Motor-Schutzfunktionen, z.B. gegen Überspannung sowie Über-/Querstrom.
Mögliche Applikationen umfassen: Pumpen, Gebläse, Lenkung, Kompressoren und viele weitere automobile und industrielle Applikationen.
Muster des Bausteins und ein Evaluation-Board sind ab sofort erhältlich und können über www.elmos.de/... angefordert werden.
Der Schaltkreis ist ein Gate-Treiber IC für 6 NMOS-FETs. Die Treiber-Ausgänge können mit bis zu 60 kHz angesteuert werden. Der Baustein ist entwickelt für automobile oder industrielle Applikationen mit Spannungen von 4 bis zu 27V. Die Ansteuerung des EC-Motors erfolgt über die Power FETs der 3 Halbbrücken.
Die eingesetzte Ladungspumpe erlaubt Tastverhältnisse von 100%. Für leistungsschwache Prozessoren ist das Interface zum µC auf einen speziellen Modus umschaltbar. Die Konfigurationsmöglichkeiten und die integrierten Freilaufkomparatoren erlauben eine Vielzahl von Ansteuerverfahren.
Ein Window-Watchdog ist eingebaut. Ein integrierter Spannungsregler kann kleine µProzessoren direkt versorgen.
Die Motor-Schutzfunktionen umfassen: Phasenkurzschluss, Gatekurzschluß, Querstromverriegelung, Über- und Unterspannungsschutz für Vbat, VS_SENS sowie Unterspannungsschutz für die High- und Lowside Treiber Versorgung, Gate-Source-Spannungsbegrenzung der High Side Treiber und Übertemperaturwarnung.
Über die SPI-Schnittstelle können zum Beispiel folgende Funktionen flexibel und einfach konfiguriert werden: Verstärkungsfaktor der Strombegrenzung, Überstrom-Schwelle, Interfacefunktion, Fehlerinterrupts. Zusammen mit einer geringeren Ruhestromaufnahme (typ. 15µA) ergibt sich ein leistungsstarkes Paket für eine effiziente Ansteuerung des Motors.
Für mehr Informationen, Application Notes, Muster und Evaluations-Boards schreiben Sie bitte eine E-Mail an sales@elmos.de mit dem Betreff „E910.87“, besuchen Sie unsere Internetseite www.elmos.de oder nehmen Sie per Telefon Kontakt mit uns auf: + 49 231 7549 100.
Features:
- Komplett über SPI-Interface konfigurierbar
- Spannungsbereich von VS 4V bis zu 27V
- Ansteuerung von 3 externen NMOS Halbbrücken (B6 Bridge)
- Einstellbarer Gate Treiberstrom von 40 bis 300mA
- Querstromverriegelung/Automatische Totzeitgenerierung
- Kompletter Schutz gegen Kurzschlüsse im Leistungsteil
- Charge Pump, 100% PWM möglich
- Integrierte Freilaufkomparatoren mit programmierbarem Interface
- Motorstrommessung mit programmierbarer Verstärkung
- PWM Frequenz bis zu 60kHz
- Schutz gegen Über- und Unterspannung, Überstrom und Übertemperatur
- Temperaturbereich von –40°C bis zu +125°C
- QFN 7x7 44 Gehäuse
