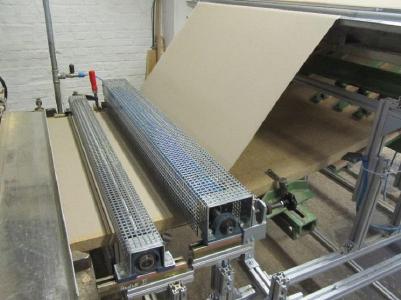

Ein Kunde stellt uns folgende Aufgabe: Bauplatten sollen im Durchlaufverfahren mit Folie beschichtet werden und hierzu sollen 2 separate Andruckrollen mit unterschiedlichen Anpressdrücken zum Einsatz kommen (siehe Bild 1). Zusätzlich sollen die Drücke stufenlos in vorgegebenen Toleranzfenstern variiert werden können. Für den Produktwechsel müssen beide Andruckrollen zudem mittels der Zustellvorrichtung vom Produkt abgehoben werden können.
Unser Lösungsvorschlag beinhaltet standardisierte Einrohrverstelleinheiten mit zusätzlichen, nicht angetriebenen, mittels Druckfeder stufenlos vorspannbaren Schlitten zur Aufnahme der kundenseitigen Wellenlagerungen (Bild 2).
Über eine Zugstrebe kann der federbelastete Schlitten nach Entlastung indirekt über den angetriebenen Schlitten zudem wie gefordert, abgehoben werden (Bild 3).
Für die Reproduzierbarkeit und Formatwechsel sind ein Positionsanzeiger und für die Fixierung der eingestellten Vorspannkräfte Klemmhebel an den angetriebenen Schlitten zum Einsatz gekommen (Bild 4).
